Diseño del Proyecto: Infraestructura de Alta Disponibilidad y Orquestación de Contenedores con Kubernetes sobre Proxmox

📋 Tabla de Contenidos (Haz clic para desplegar)

🎯 1. Objetivos
🏗️ 2. Arquitectura del Sistema
📊 3. Diagrama (Red / Servidores)
📋 4. Plan de Trabajo

🎯 1. Objetivos

El objetivo principal de este proyecto es diseñar, implementar y documentar una infraestructura on-premise virtualizada y de alta disponibilidad, capaz de orquestar servicios contenerizados mediante Kubernetes sobre un hipervisor Proxmox. Se busca resolver las problemáticas comunes de los sistemas monolíticos, como los tiempos de inactividad por fallos de hardware y los altos costes del escalado vertical, ofreciendo una solución moderna orientada a microservicios.

Para alcanzar este fin, se han establecido los siguientes objetivos específicos, los cuales abarcan desde la configuración física hasta la capa de aplicación:

Virtualización robusta: Configurar Proxmox VE como hipervisor base, permitiendo una gestión flexible de los recursos físicos frente a alternativas propietarias.
Orquestación de contenedores: Desplegar un clúster de Kubernetes v1.30 (compuesto por 1 nodo Master y 2 Workers) utilizando containerd como entorno de ejecución (runtime).
Resolución avanzada de red (Networking): Optimizar la red del clúster resolviendo conflictos específicos del despliegue en entornos bare-metal (servidores físicos/locales). Esto incluye la desactivación de IPv6 a nivel de kernel para evitar latencias, y la correcta gestión de los Cgroups del sistema utilizando systemd.
Gestión de tráfico externo e interno: Implementar MetalLB para proveer balanceo de carga en Capa 2 (L2), asignando dinámicamente IPs locales a los servicios. A esto se le suma Nginx Ingress Controller para el enrutamiento de Capa 7 (L7), permitiendo el acceso a las aplicaciones mediante nombres de dominio.
Almacenamiento persistente desacoplado: Garantizar que los datos de las aplicaciones no se pierdan si un contenedor (Pod) falla, mediante la configuración de un servidor NFS dedicado que provea Volúmenes Persistentes (PV/PVC) independientemente del nodo Worker en el que se ejecute la carga de trabajo.
Automatización e Infraestructura como Código (IaC): Desarrollar Playbooks de Ansible capaces de aprovisionar y configurar nuevos nodos desde cero, garantizando la escalabilidad y consistencia del entorno.
Tolerancia a fallos: Validar la Alta Disponibilidad (HA) del entorno mediante pruebas controladas de caída de nodos, asegurando que los servicios web sigan respondiendo ante incidencias.

Como objetivo deseable, y condicionado al tiempo tras asegurar la estabilidad del núcleo, se plantea la integración de un stack de monitorización utilizando Prometheus y Grafana para visualizar las métricas del clúster.

🏗️ 2. Arquitectura del Sistema

La arquitectura del sistema está diseñada bajo un enfoque de microservicios y alta disponibilidad, dividiendo la infraestructura en capas bien definidas que interactúan entre sí. Esta separación garantiza la modularidad, facilita el mantenimiento y permite el escalado horizontal.

2.1. Infraestructura Física e Hipervisor

La base del proyecto reside en un servidor dedicado físico (Host) sobre el cual se ha instalado Proxmox VE. La elección de Proxmox frente a otras soluciones como VMware ESXi se justifica por su naturaleza Open Source y su enorme flexibilidad para gestionar tanto máquinas virtuales (KVM) como contenedores LXC, actuando como una base de virtualización sólida y sin costes de licenciamiento.

2.2. Topología Lógica (Máquinas Virtuales)

Sobre Proxmox, se ha desplegado una topología lógica utilizando Ubuntu Server 24.04 LTS como sistema operativo base para todas las máquinas, garantizando la compatibilidad con las herramientas modernas de Linux.

Nota sobre Alta Disponibilidad (HA): En este diseño, la HA se centra en las Cargas de Trabajo (Workers). Se ha optado por un único nodo Master (Control Plane) debido a limitaciones de hardware del host físico. Se reconoce que en un entorno de producción real, una HA completa requeriría 3 nodos Master y un balanceador (Keepalived + HAProxy) para evitar que el Control Plane sea un punto único de fallo para la gestión del clúster.

El direccionamiento de red está configurado de forma estática (salvo el cliente) y se distribuye de la siguiente manera:

K8s Control Plane (192.168.1.110): Actúa como el cerebro del clúster. Ejecuta el API Server, etcd y el Scheduler.
K8s Worker 1 (192.168.1.111) y Worker 2 (192.168.1.112): Nodos de trabajo donde residen los Pods. Disponer de dos nodos garantiza la redundancia de las aplicaciones.
Servidor Ansible (192.168.1.115): Máquina dedicada a la automatización (IaC).
Servidor NFS (192.168.1.116): Nodo centralizado para el almacenamiento persistente.
Cliente (DHCP): Entorno Linux para consumo de servicios.

2.3. Seguridad en la Capa de Red (Segmentación)

Para mitigar riesgos de seguridad y cuellos de botella en el rendimiento, se propone (como mejora implementada o futura evolución) la segmentación del tráfico mediante VLANs:

VLAN de Gestión: Exclusiva para la administración de Proxmox y acceso SSH a los nodos.
VLAN de Almacenamiento: Tráfico dedicado entre Workers y el Servidor NFS para evitar que las operaciones de I/O de bases de datos saturen la red de usuarios.
VLAN de Servicio: Segmento donde MetalLB asigna y gestiona las IPs públicas/locales para los servicios externos.

2.4. Stack Tecnológico de Orquestación y Red

A nivel lógico y de software, la arquitectura de Kubernetes v1.30 hace uso de herramientas específicas para entornos locales (on-premise):

Runtime y CNI: Los nodos utilizan containerd con el driver de Cgroup de systemd. La red de overlay se gestiona con Flannel.
Tráfico Externo: Se emplea MetalLB en modo Capa 2 (con strictARP: true) para asignar IPs locales, las cuales son procesadas por el Nginx Ingress Controller para el enrutamiento de Capa 7 basado en dominios.

📊 3. Diagrama (Red / Servidores)

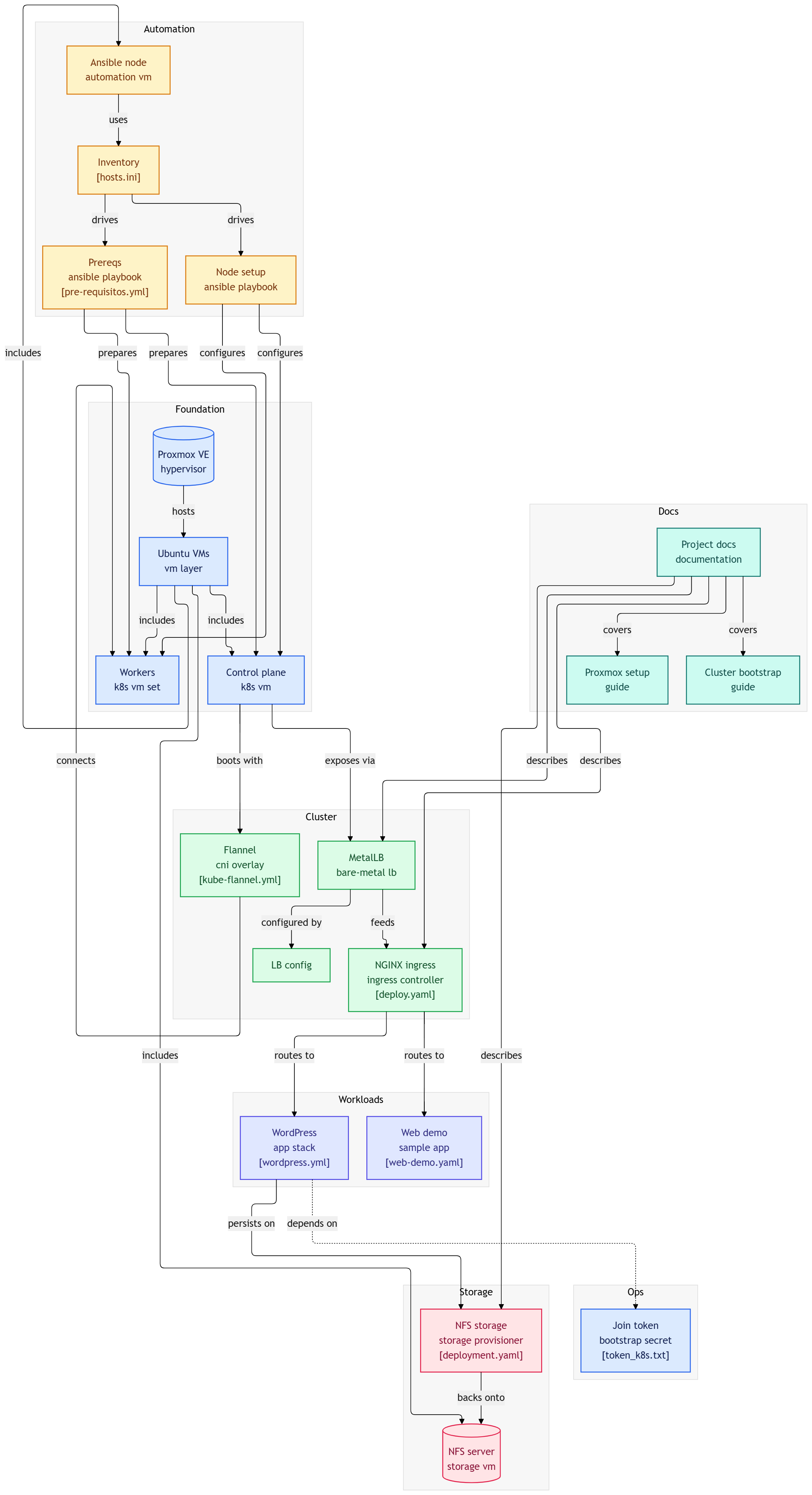

El diseño del sistema se ha modelado visualmente mediante un diagrama estructurado en bloques lógicos:

Bloque de Automatización (Automation): Origen de la configuración. El nodo Ansible utiliza hosts.ini y ejecuta pre-requisitos.yml y Node setup ansible playbook. Seguridad: Se utiliza Ansible Vault para cifrar datos sensibles como el token_k8s.txt y credenciales de acceso.
Bloque Base (Foundation): Capa de virtualización con Proxmox VE y las VMs de Ubuntu.
Bloque del Clúster (Cluster): Núcleo operativo. El Control Plane gestiona el clúster, Flannel conecta los nodos, y MetalLB junto a Nginx Ingress Controller gestionan el tráfico de entrada.
Bloque de Cargas de Trabajo (Workloads): Aplicaciones productivas (WordPress y Web-Demo). Para la gestión de configuraciones y credenciales, se implementan Kubernetes Secrets (para contraseñas de MySQL/WordPress) y ConfigMaps (para parámetros de Nginx).
Bloque de Almacenamiento y Operaciones (Storage & Ops): * Aprovisionamiento: Se utiliza el NFS-Subdirectory-External-Provisioner. Esto define una StorageClass que permite a Kubernetes crear dinámicamente subdirectorios en el servidor NFS para cada PVC solicitado, automatizando la gestión de volúmenes.
- Estrategia de Backup: Para eliminar el punto único de fallo del NFS, se contempla el uso de Proxmox Backup Server (PBS) para respaldos a nivel de VM y Velero para la recuperación ante desastres de los recursos de Kubernetes y sus volúmenes persistentes.

Diagrama

📋 4. Plan de Trabajo

El desarrollo se estructura bajo metodología Kanban en GitHub Projects, dividiéndose en las siguientes fases:

Fase 1 y 2 (Análisis y Diseño Inicial): Instalación de Proxmox, creación de plantillas y configuración de red estática con Netplan.
Fase 3 (Despliegue del Core): Inicialización del clúster K8s v1.30, desactivación de IPv6, carga de br_netfilter y unión de nodos Workers.
Fase 4 y 5 (Redes Externas): Implementación de MetalLB y Nginx Ingress Controller.
Fase 6 (Persistencia de Datos): Configuración del Servidor NFS y despliegue del NFS-Subdirectory-External-Provisioner para gestión dinámica de StorageClasses.
Fase 7 y 8 (Automatización y Aplicación): Desarrollo de Playbooks de Ansible con Ansible Vault. Despliegue de aplicaciones utilizando Secrets y ConfigMaps para una gestión segura de la configuración.
Fase 9 y 10 (Validación y Monitorización): Pruebas de estrés y Alta Disponibilidad de cargas de trabajo. Implementación del plan de backup (PBS/Velero) y, opcionalmente, el stack Prometheus + Grafana.
